Questions fréquentes

Pour la sécurité de votre installation et de vos équipements électriques, les prises de courant de votre logement doivent être protégées par un ou plusieurs disjoncteur(s) divisionnaire(s). En bref, la norme NF C 15-100 limite à :

  • 8 prises électriques protégées par un même disjoncteur divisionnaire de 16A maximum, avec un câble de section 1,5mm² minimum,
  • 12 prises électriques pour un même disjoncteur divisionnaire de 20A maximum, avec un câble de section 2,5mm² minimum.

Lors d'un défaut électrique, un court-circuit ou une surcharge par exemple, le seuil d'intensité électrique maximale est dépassé et le disjoncteur coupe automatiquement le courant :

  • dans le cas du disjoncteur général toute l'installation électrique est coupée
  • avec un disjoncteur divisionnaire le courant n'est coupé que dans le circuit incriminé.

Pour les prises électriques de 16A et 20A, le centre des alvéoles (ou trous) doit se trouver au minimum à 5 cm au-dessus du sol fini (plancher, carrelage, moquette...) ;
- Pour les prises de courant 32A, cette hauteur minimale est de 12 cm;
- Pour toutes ces prises (16A, 20A ou 32A), la hauteur maximale autorisée est de 1,30 m.
- Si la prise de courant est destinée à une hotte aspirante, elle doit être posée à 1,80 m minimum du sol.

En premier lieu, vous devez visualiser le schéma électrique. Sachez que seul le fil de phase est concerné par le circuit va-et-vient : le neutre et le fil de terre, eux, raccordent l’éclairage au tableau electrique. Le premier interrupteur va-et-vient est branché à la phase, le second à l’éclairage.

PS :  veillez à couper l’alimentation générale au disjoncteur !

Ensuite vous n'avez plus qu'à suivre ces différentes étapes ci-dessous :

Étape 1 : Repérez le positionnement des fils présents : la phase (en rouge) et les fils navettes (en orange)

Étape 2 : Munissez-vous du nouvel interrupteur va-et-vient

Étape 3 : Connectez les fils aux bornes correspondantes : la phase sur la borne L et les deux fils navettes sur les bornes 1 et 2 (sur les interrupteurs va-et-vient Legrand, les connecteurs sont automatiques). L’ordre de branchement des fils navettes n’a pas d’importance

Étape 4 : Placez le mécanisme dans la boîte d’encastrement en veillant à ce que les fils ne se coincent pas au cours de la manœuvre ; la fixation se fait à l’aide de vis ou de griffes suivant modèle ;

Étape 5 : Installez la plaque de finition

Étape 6 : Recommencez cette opération pour le second interrupteur va-et-vient, sachant que cette fois ce n’est plus une phase rouge, mais une phase commandée qu’il faut insérer dans la borne L (reliée à la source d’éclairage).

Les interrupteurs différentiels ont pour but de protéger les personnes des dangers potentiels d'un courant de fuite, comme les chocs électriques. Les disjoncteurs différentiels jouent le même rôle en assurant également la protection des équipements électriques contre les surtensions.

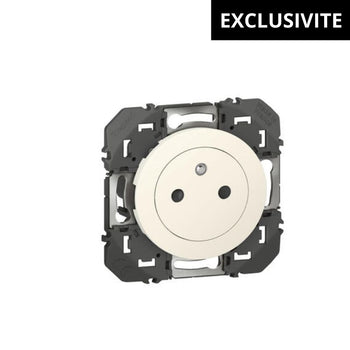

Avant de commencer, assurez-vous d'avoir tiré une gaine composée de 3 fils électriques (phase, neutre et terre) provenant d'un disjoncteur conforme à un circuit prise électrique dans le tableau électrique.

Ces fils doivent être ensuite introduits dans une boîte d'encastrement. Si nécessaire, utilisez une pince à dénuder pour serrer et faire ressortir la partie métallique des fils.

Étape 1 : Effectuez le raccordement des fils électriques en fonction de leurs couleurs :

  • Le fil bleu doit être connecté à la borne neutre
  • Le fil vert/jaune doit être connecté à la borne terre
  • Le fil rouge doit être connecté à la borne phase (ce fil peut être de couleur différente).

Étape 2 : Après avoir connecté les fils, installez la prise de courant dans la boîte d'encastrement en fixant son support à l'aide de vis et d'un tournevis.

Étape 3 : Pour terminer, fixez simplement la plaque de finition sur le support de la prise de courant.
